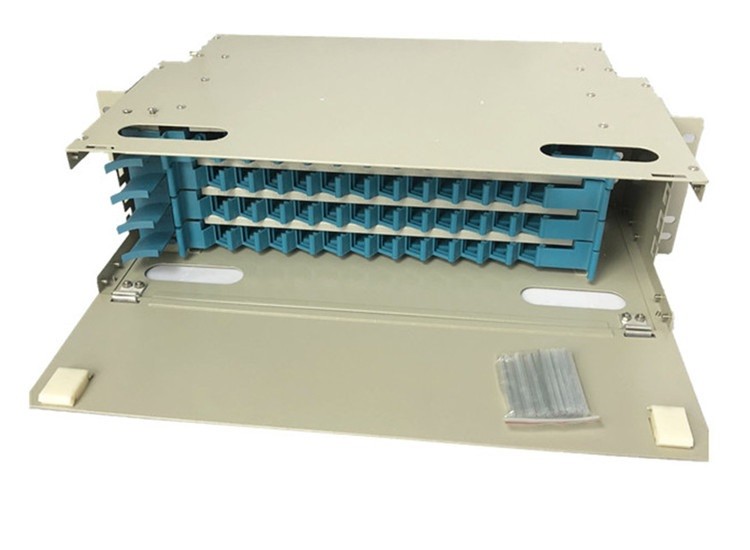

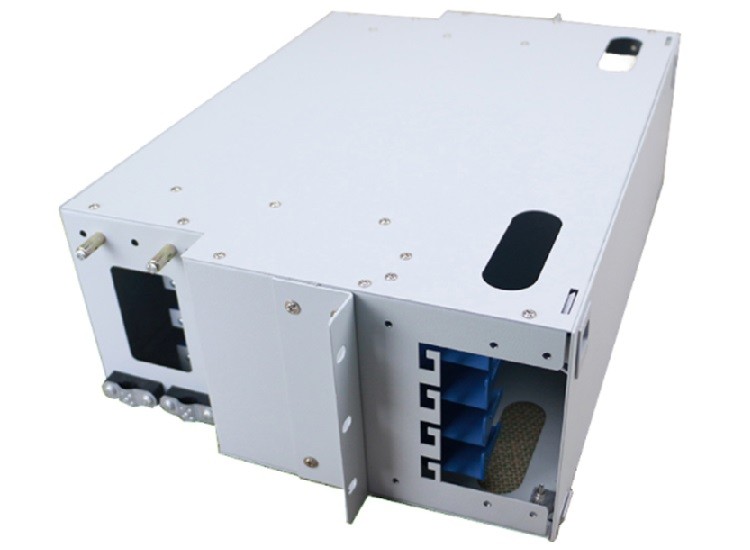

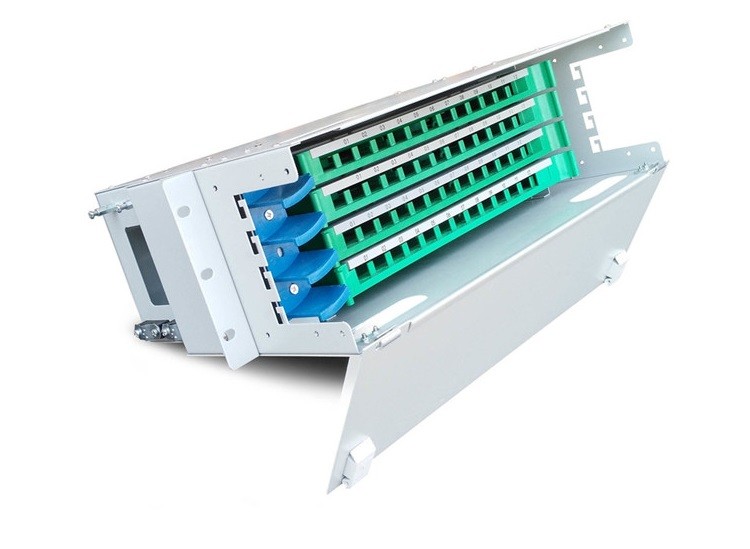

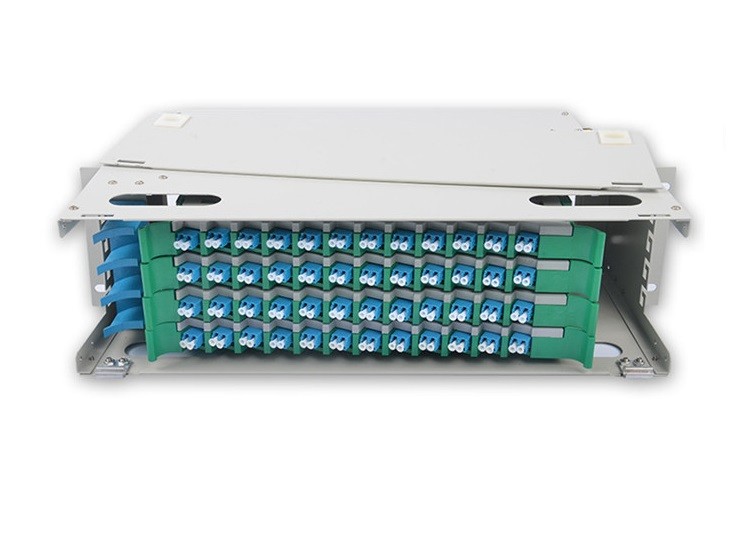

da unidade frente e verso da distribuição da fibra ótica do LC montagem interna da parede Singemode do núcleo 48Ports 96
Especificação:
| Nós apoiamos a capacidade da fibra | 12/24/48/72/96/144 dos núcleos |
| Porto da fibra | FC, SC, ST e LC |
| Número de discos de ODF | 12 para 1, 24 para 2, 48 para 4, 72 para 6, 96 para 8, e 144 para 12 |
| Temperatura de trabalho | -10 °C ~ °C +40 |
| Temperatura de armazenamento | -25 ° C ~ +55 ° C |
| Humidade relativa | ≤ 85% (+30 ° C) |
| Pressão atmosférica | 70Kpa~106Kpa |
| Comprimento de onda de funcionamento nominal | 850nm, 1310nm, 1550nm |
| Perda de inserção | ≤ 0.5dB |
| Perda de retorno | ≥ 40dB do PC, ≥ 50dB do UPC, ≥ 60dB do APC |
| Força elétrica | ≥3KV) (da C.C./1min sem divisão |
| Resistência de isolação | ≥1000MΩ/500V (C.C.) |
| Vida | épocas ≥1000 |
| Escala da aplicação | Pequeno e médio sistema prendendo para a fibra à pilha, a fibra à construção, o escritório remoto do módulo e a estação base sem fio |
Descrição:
Um quadro de distribuição ótico (ODF) é um quadro usado para fornecer interconexões do cabo entre as facilidades de comunicação, que podem integrar a fibra que emenda, terminação da fibra, a fibra - adaptadores óticos & os conectores e as conexões de cabo junto em uma única unidade. Pode igualmente trabalhar como um dispositivo protetor para proteger a fibra - conexões óticas de dano.
Características:
1. Projeto inteiramente modular e operação frontal completa
2. corpo de laminação da chapa de aço, que é artístico e durável
3. Integrate que emenda e que prende junto, maximizando o alto densidade
4. instalado no padrão a cremalheira de 19 polegadas
5. apropriado para a fibra da fita e da não-fita - cabos óticos
6. o SC universal, FC, o ST e o LC dos adaptadores podem ser instalados
7. o cabo da fibra e os cabos de remendo têm o espaço de armazenamento de mais de 2m
8. Com lamine a caixa de aço, a unidade de emenda, a unidade da distribuição e o painel
9. vária placa do painel para caber a relação diferente do adaptador
10. apropriado para únicos cabos da fibra e da fibra da fita & do pacote
11. o projeto especial assegura os cabos e as tranças adicionais da fibra na boa ordem
12. Nenhuns intervalo e fácil para a gestão e a operação
Aplicação:
1. Telecomunicação
2. CATV
3. LAN & WAN
4. rede
5. Faixa larga
O procedimento de instalação da caixa
A. Abertura a capa da caixa ou a parte superior (caso necessário), tomada abaixo da bandeja da tala da fibra; deixe dentro as fibras
da entrada da fibra e para fixá-los na caixa; os dispositivos para a fixação são como segue: o aro ajustável, o anel inoxidável do cabo da fibra & o laço de nylon;
B. A fixação do núcleo de aço (caso necessário): rosqueie o núcleo de aço através do dispositivo fixo (opcional) e do parafuso abaixo do parafuso;
C. Partida aproximadamente fibras de reposição longas de 500mm-800mm do ponto descascado do cabo da fibra à entrada da bandeja da tala, cobre-a com o tubo protetor plástico, fixa-o com o laço plástico no tipo furos de T; fibras da tala como
usual;
D. Armazenagem as fibras e as tranças de reposição, obstrui os adaptadores nos entalhes na bandeja; ou obstrua primeiramente nos adaptadores e para armazenar então as fibras de reposição, por favor atenção do pagamento ao sentido de fibras de bobinamento
E. Coberta a bandeja da tala, empurrar a bandeja da tala ou para fixá-la com o entalhe na borda da caixa;
F. Instalação a caixa dentro de 19" equipamento de montagem padrão.
G. Conexão o cabo de remendo como de costume.
