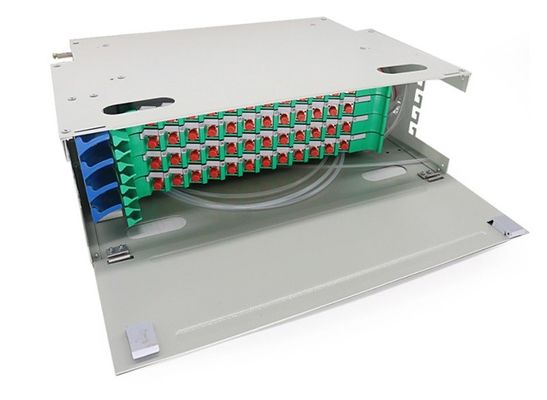

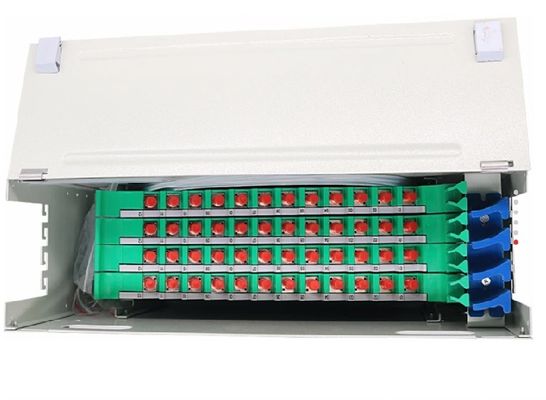

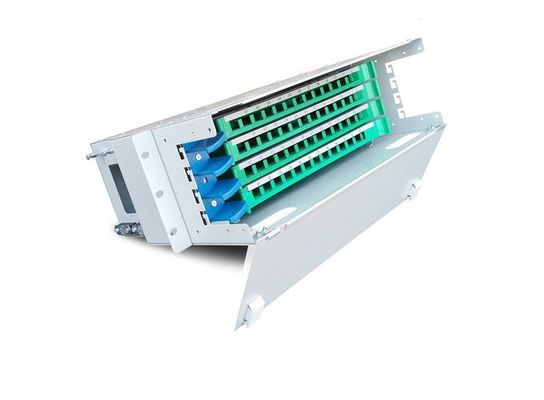

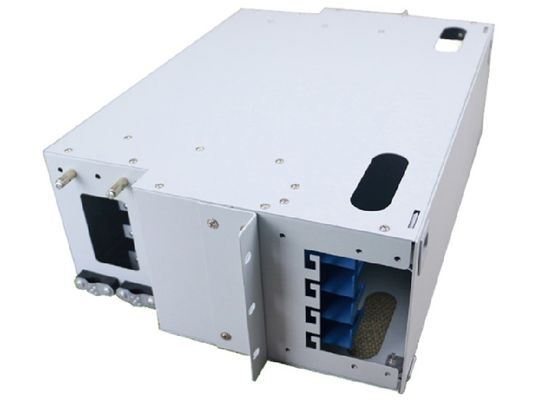

48 painel 19" de /Patch do quadro de distribuição da fibra ótica ODF/do núcleo FC cerco da montagem em rack 1U
Especificação:
| Temperatura de funcionamento | -5°C +40°C |
| Humidade relativa | ≤90% (quando a temperatura estiver abaixo de 30°C) |
| Pressão da atmosfera | 70Kpa – 106Kpa |
| Temperatura de armazenamento | -40°C - +70°C |
| Perda de inserção | ≤0.20dB |
| Perda de retorno | PC≥45dB, UPC≥50dB, APC≥60dB |
| Durabilidade | >1000times |
| Resistência de isolamento | ≥1000 MΩ 500V |
| força da Tensão-resistência | Sob o efeito de 3000V, 1min, não-punctura, e não arco-sobre |
| Comprimento de onda | 850nm, 1310nm, 1550nm |
Descrição:
Um quadro de distribuição ótico (ODF) é um quadro usado para fornecer interconexões do cabo entre as facilidades de comunicação, que podem integrar a fibra que emenda, terminação da fibra, os adaptadores da fibra ótica & os conectores e as conexões de cabo junto em uma única unidade. A exigência básica é ODF deve permitir o acesso fácil aos conectores no dianteiro e traseiro daqueles portos para a inserção e a remoção. É usada geralmente como a relação entre a rede ótica da transmissão, facilidade de transmissão ótica e entre cabos óticos na rede do acesso de subscritores de fibra ótica. Pode igualmente trabalhar como um dispositivo protetor para proteger conexões da fibra ótica de dano.
Wolonte 19" ODF oferece o acesso de expedição de cabogramas flexível, o projeto expansível do quadro e a gestão detalhada do cabo. Uma série de quadros de distribuição óticos de 12 fibras, de 24 fibras, de 48 fibras, de 72 fibras e de tipo de 96 contagens das fibras está disponível.
Geralmente, a caixa da unidade de ODF é uma parte necessária do quadro de distribuição ótico interno. o módulo da emenda e da distribuição da fusão de 12 núcleos joga o papel principal e sua função está emendando, armazenamento da fibra e proteção. Uma unidade terminada de ODF será com adaptador, trança e acessórios como a luva de proteção da tala, laço de nylon, serpente como o tubo, parafuso.
Características:
1. 19' montagem padrão, disponível para todos os tipos da cremalheira e do armário.
2. o metal, plástico elétrico estático pulverizou. Aparência pura, estrutura razoável. Com o cabo fixo e a função da proteção; Com funções da terminação do cabo de fibra ótica;
3. Todos são projetados como os módulos; toda a operação podia ser feita na parte anterior da caixa. A instalação flexível. Conveniente para a operação e manutenção.

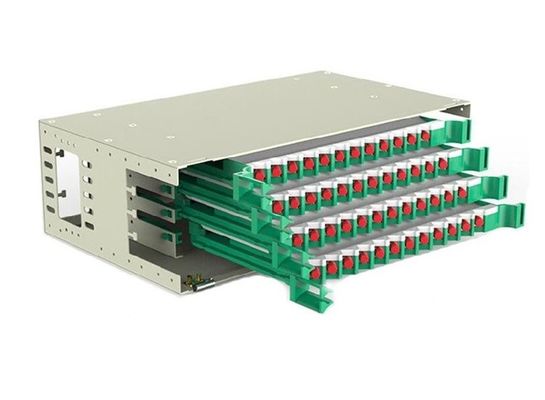

4. projetado como uma gaveta. Isto podia ser retirado e empurrado facilmente. Uma unidade com tala e distribuição integrada.
5. apropriado para cabos da fibra da fita e do grupo.
6. As bandejas de cada tala podem ser apertadas com 12FC, SC, ST, a instalação oblíqua do LC (duplex) adapters/30°, impedindo os olhos para formar o dano do laser e assegurando o raio de curvatura da fibra.
7. temperatura da operação e de armazenamento: -25oC - +55oC
8. intensidade do dielétrico: ≥3KV divisão)/1minNo, nenhum formar arcos (da C.C.
9. resistência de isolação: ≥1000M&/500V (C.C.)
placa 10.Shelter da fibra que dobra radius≥40mm
