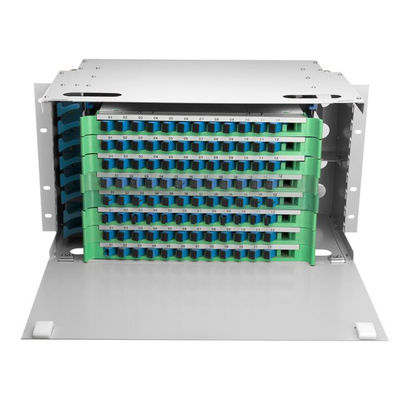

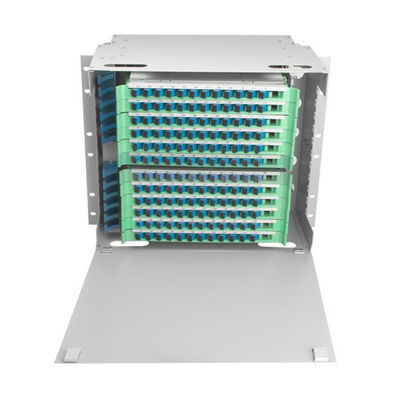

A distribuição da fibra ótica do painel de remendo de ODF molda a montagem em rack de 19" 72 núcleos
Descrição:
ODF é projetado para um ou outro si apoiar a emenda direta da terminação ou da fusão das fibras. Os materiais usaram-se para o painel de remendo são do metal de alta qualidade com os revestimentos naturais que fazem o de pouco peso mas robusto.

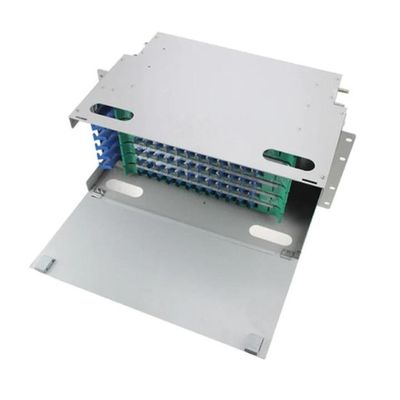

As características projetadas simplificar a instalação e a manutenção incluem telescópico retiram a bandeja com a contraporca push pull fácil, entradas dobro do calbe da parte traseira reservando mais do que a terminação 2calbes no painel de remendo.
ODF pode ser carregado com uma variedade de adaptadores como ST, SC, FC, LC e MTRJ, adaptador frente e verso estão igualmente disponíveis para aqueles tipo aplicável. Todo o isto deve ser definido durante a ordem, accroding à divisória específica.
Projeto de bloco de apartamentos, operação da área frontal.
Com função da emenda e de distribuição da fusão
Aplicável a 19 no quadro de distribuição padrão.
O adaptador foi instalado em um ângulo de 30°, ele oferecerá a melhor proteção para o cabo da fibra
da dobra.
estrutura Completo-fechado com as vantagens do bom desempenho da aparência da poeira-prova, a agradável e a pura
Bastante espaço para o espaço da distribuição e de armazenamento da fibra e o muito fácil para a instalação e operações

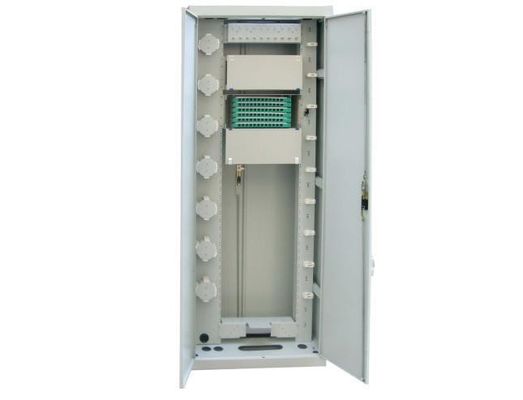

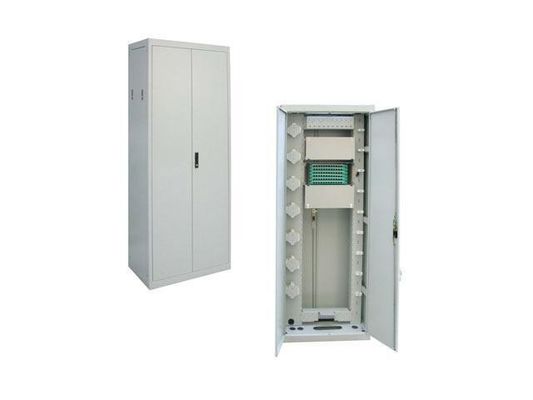

A porta da rua com fechamento, operação da parte anterior inteiramente, conveniente para manutenções.
O sistema de entrada do cabo é instalado na parte superior do quadro que tem desempenhos excelentes para fixar os cabos.
O dispositivo de proteção seguro da tampa e da terra do dispositivo elétrico do cabo forneceu.
A unidade integrada da tala e da distribuição é adotada. Cada unidade sustenta a 12 adaptadores simples de FC/SC e até
12 adaptadores frente e verso do LC.
| Dimensões e capacidade | ||
| Dimensões (W*D*H) | Capacidade (SC/FC) | Capacidade (LC) |
| 2000*800*400mm | 72cores /unit, 8 unidades máximas, 576cores | 144cores /unit, 8 unidades máximas, 1152cores |
| 2200*800*400mm | 72cores /unit, 10 unidades máximas, 720cores | 144cores /unit, 10 unidades máximas, 1440cores |
| Condições da operação | ||
| Temperatura | -25℃~+55℃ | |
| Umidade | ≤93%(no℃40) | |
| Pressão de ar | 70kPa ~106kPa | |
Aplicação:
1) Laço de subscritor das telecomunicações
2) Fibra à casa (FTTH)
3) LAN/WAN
4) CATV
