Conectores montados suporte exteriores do armário de distribuição Sc/Apc da fibra do núcleo da fibra 288
Descrição:
Uma fibra ótica exterior de 288 núcleos do armário pode ser aplicada na relação ativa com cabos óticos do tronco e distribuições de cabo, realizando a fusão, o armazenamento, a distribuição, e a expedição para os cabos.
Corpo padrão do caso, feito da alta intensidade, anti-corrosivo, material composto especial antienvelhecimento (de aço inoxidável), com a proteção que alcança a categoria IP65. Adaptando várias condições de mau tempo, com selagem segura, impermeável e dampproof.
1. Especificação
|
Parâmetros |
|
|
Modelo |
TW-CBSMC-288C |
|
No. máximo dos núcleos |
Fibra simples do SC, do FC, do ST de 288 núcleos ou 576 fibras do LC |
|
Tipo do divisor |
ABS em forma de caixa |
|
No. máximo dos divisores |
10 |
|
Tala Tray Type |
12 núcleos/bandeja ou 24 núcleos |
|
No. máximo da bandeja da tala |
24 ou 24 |
|
Material do armário |
SMC |
|
Painel do adaptador |
Quadrado de FC, SC, DLC (tipo do SC) |
|
Resistência de isolação (MΩ) |
1000 @500V (C.C.) |
|
Tensão de suporte (V/min) |
3000 (C.C.), nenhuma divisão, nenhum flashover |
|
Tipo da instalação |
Terra |
|
Avaliação da proteção |
IP65 |
|
Temperatura de funcionamento (°C) |
-40~ +60 |
|
Dimensões (milímetros) |
1450*750*320MM |
|
Peso (quilogramas) |
80 |
Vantagens
1. sistemas de gestão totais da fibra para até 288 fibras
2. espaço para cabos adicionais do remendo
3. alto densidade
4. tala e remendo em uma bandeja
5. cubra todo o tipo do conector
6. a corrediça individual para fora emenda o organizador que as bandejas fornecem
7. acesso fácil às talas
8. protetor da fiação apropriado para cabos entrantes
9. boa aparência
10. resistência ultravioleta
11. resistência à corrosão e à maioria do produto químico
12. Substâncias
13. Resistência muito alta a impactar
14. Montável no soco do concreto ou do poliéster
Condições do serviço
1. Temperatura de trabalho: - 5℃~+40℃ (interno), - 40℃~+60℃ (exterior)
2. humidade relativa: ≦85% (em +30℃) (interno), ≦95% (em +40℃) (exterior)
3. pressão atmosférica: 70kPa~106kPa
Exigências da conformidade
1. Os cabos de fibra ótica conformar-se-ão a GB/T7424 e a GB/T11819 padrão.
2. O comprimento de onda de funcionamento nominal é: 1310nm, 1550nm.
Força mecânica
A cruz da fibra ótica conecta a aparência do armário pode estar pelo menos 980N da pressão vertical à aparência. Depois que a porta de armário é aberta, pode estar pelo menos a pressão 200N da extremidade a mais exterior da porta.
Desempenho de selagem
O armário está no estado fechado. O desempenho da proteção do equipamento interno pode alcançar as exigências de IP53 como especificado em GB4205, e que do tipo exterior pode alcançar as exigências de IP65 como especificado em GB4208.
Aplicações:
1. Comunicações
2. redes
3. controle industrial
4. automatização de construção
5. inserção e durability> do conector 1000 vezes

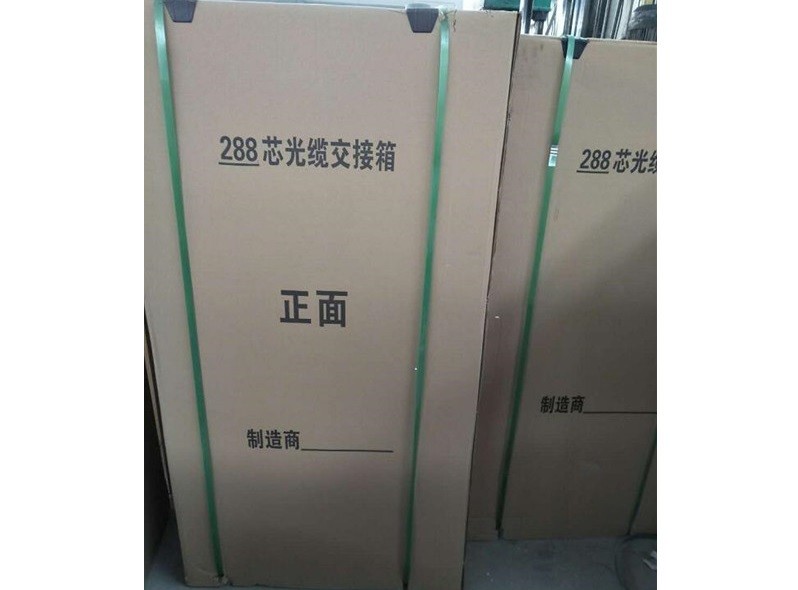

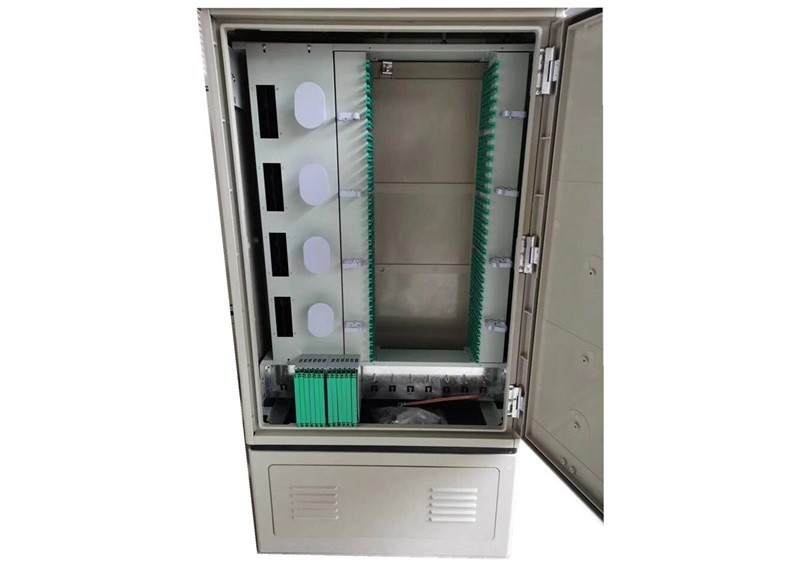

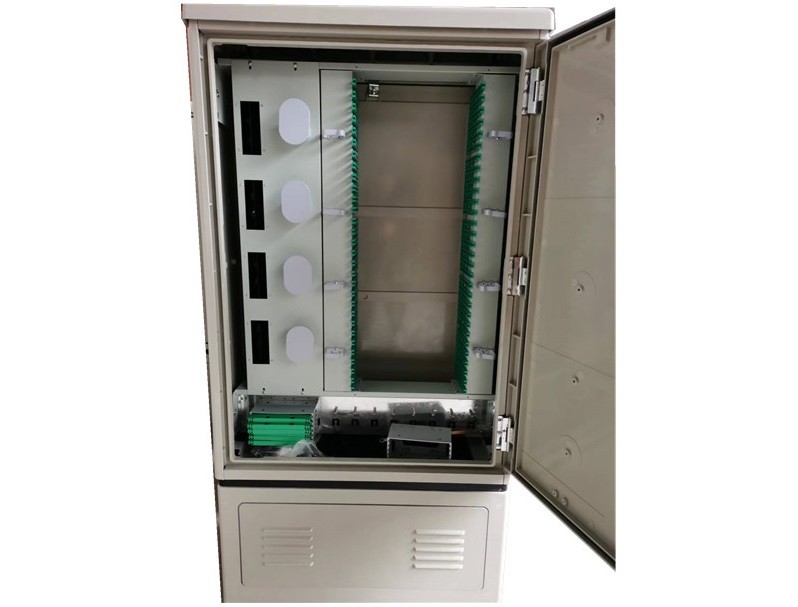

Mais fotos para a referência:
