FAT exterior do terminal do acesso da fibra do armário 288Core da fibra ótica do cubo FDH da distribuição da fibra
1. Especificação
|
Parâmetros |
|
|
Modelo |
TW-CBSMC-288A |
|
No. máximo dos núcleos |
SC 288F, ou 576F LC |
|
Tipo do divisor |
Tipo do ABS |
|
No. máximo dos divisores |
10 |
|
Tala Tray Type |
12 núcleos/bandeja ou 24 núcleos |
|
No. máximo da bandeja da tala |
24 ou 24 |
|
Material do armário |
SMC |
|
Painel do adaptador |
Quadrado de FC, SC, DLC (tipo do SC) |
|
Resistência de isolação (MΩ) |
1000 @500V (C.C.) |
|
Tensão de suporte (V/min) |
3000 (C.C.), nenhuma divisão, nenhum flashover |
|
Tipo da instalação |
Terra |
|
Avaliação da proteção |
IP65 |
|
Temperatura de funcionamento (°C) |
-40~ +60 |
|
Dimensões (milímetros) |
1450*750*320MM |
|
Peso (quilogramas) |
80 |
Características:
1. Desempenho da alta intensidade e da luta contra a erosão;
2. Capaz de opor alterações climáticas abruptas e o ambiente extremo;
3. A capacidade pode flexivelmente ser personalizada como necessário;
4. A instalação é rápida e conveniente;
5. A unidade direta incorporado da tala é capaz para fornecer a função da conexão direta;
6. O projeto perfeito do roteamento da fiação da fibra podia facilitar a gestão e a manutenção das fibras;
7. Com asseguração segura e segura e aterrar dispositivos de proteção para a fibra ótica;
8. Aplicável ao correia-dado forma e a não-correia deu forma a fibras.
9. Grande capacidade: a capacidade máxima da distribuição é 96 núcleos, 144 núcleos, 288 núcleos, e 576 núcleos quatro tipos de cabos de fibra ótica, e a capacidade de soldadura direta é única, 120 núcleos -240 núcleos, e 240 núcleos -480 cabos de fibra ótica da fita dos núcleos.
10. O armário adota materiais resistentes à corrosão de grande resistência especiais, tem bom impermeável, a anti-condensação, as propriedades de resistência da umidade, e pode estar os vários efeitos adversos causados pelo clima e pelo ambiente.
11. O armário é equipado com o canal prendendo horizontal, e faz a disposição do cabo ótico mais razoável e arrumada.
12. Adota a soldadura de integração da bandeja terminal e a distribuição. Soldar e distribuir são executadas a mesmo nível, que faz a operação conveniente, reduz o comprimento da fibra da cauda da fita e abaixa o custo.
13. O módulo terminal adota a estrutura horizontal da tração-para fora com 12 núcleos como uma unidade, cada núcleo pode ser prolongado separadamente, que faz conveniente se operar na distribuição, e reduz o número de curvaturas que levantam-se da distribuição da fibra da cauda.
14. O divisor de fibra ótica é estruturalmente razoável, o núcleo de fibra ótica do cabo é revestido com luva, e operação da fixação, aterrar e o outro no cabo de fibra ótica pode ser executada, sem remover o divisor de fibra ótica.
Aplicações:
1. Rede local;
2. Rede de CATV;
3. Projeto do sistema FTTH de FTTx;
4. Rede de longa distância.

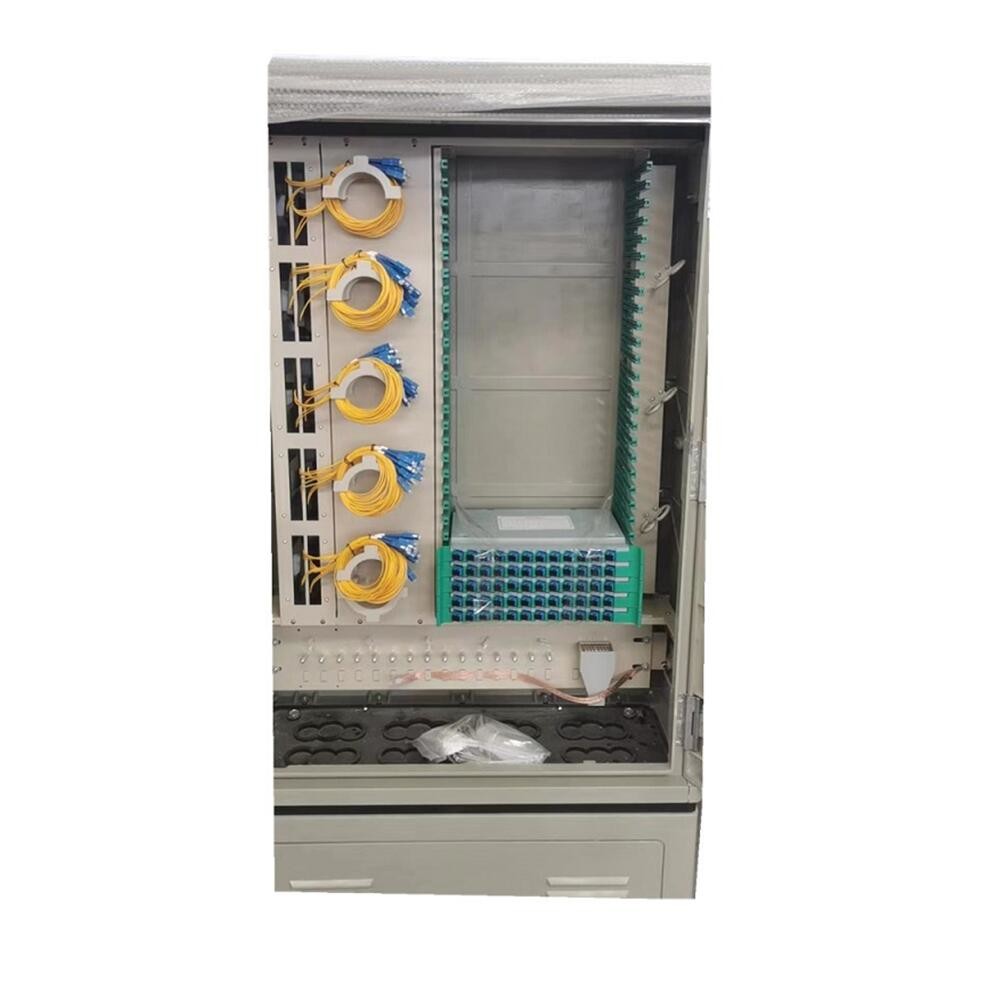

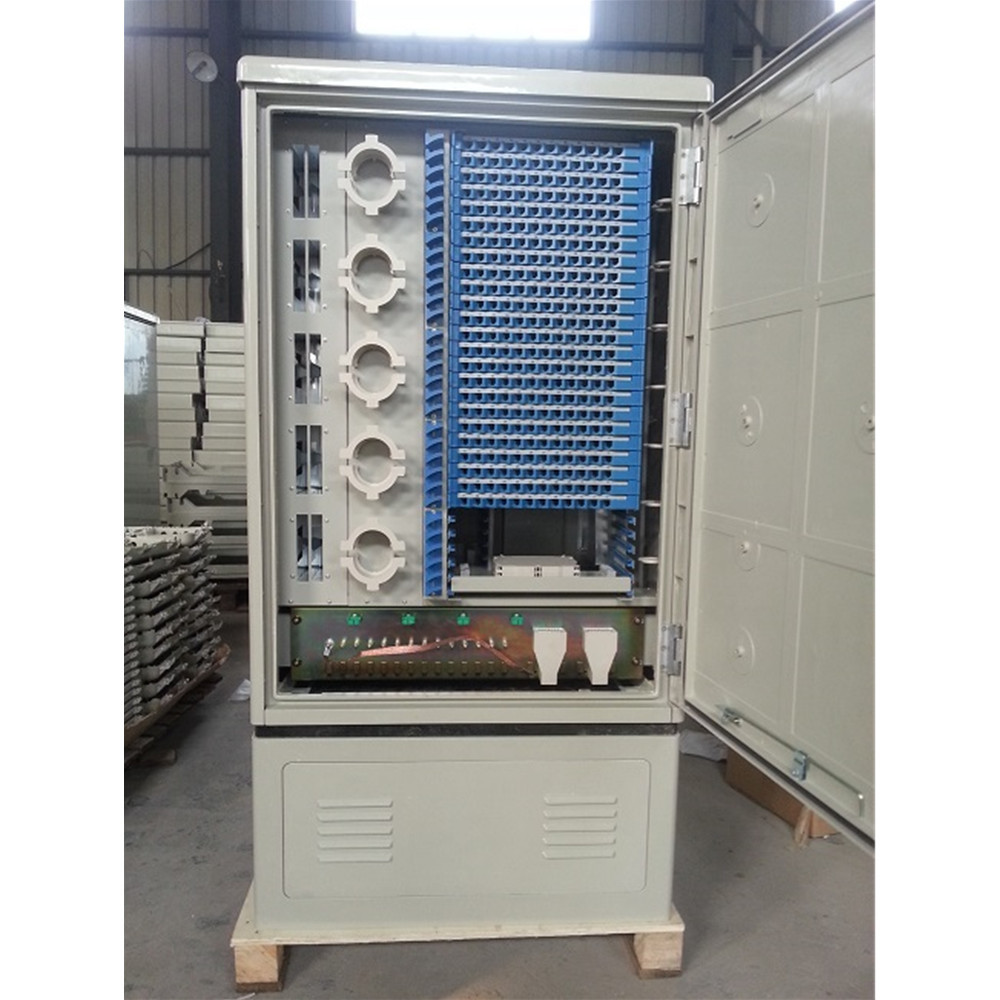

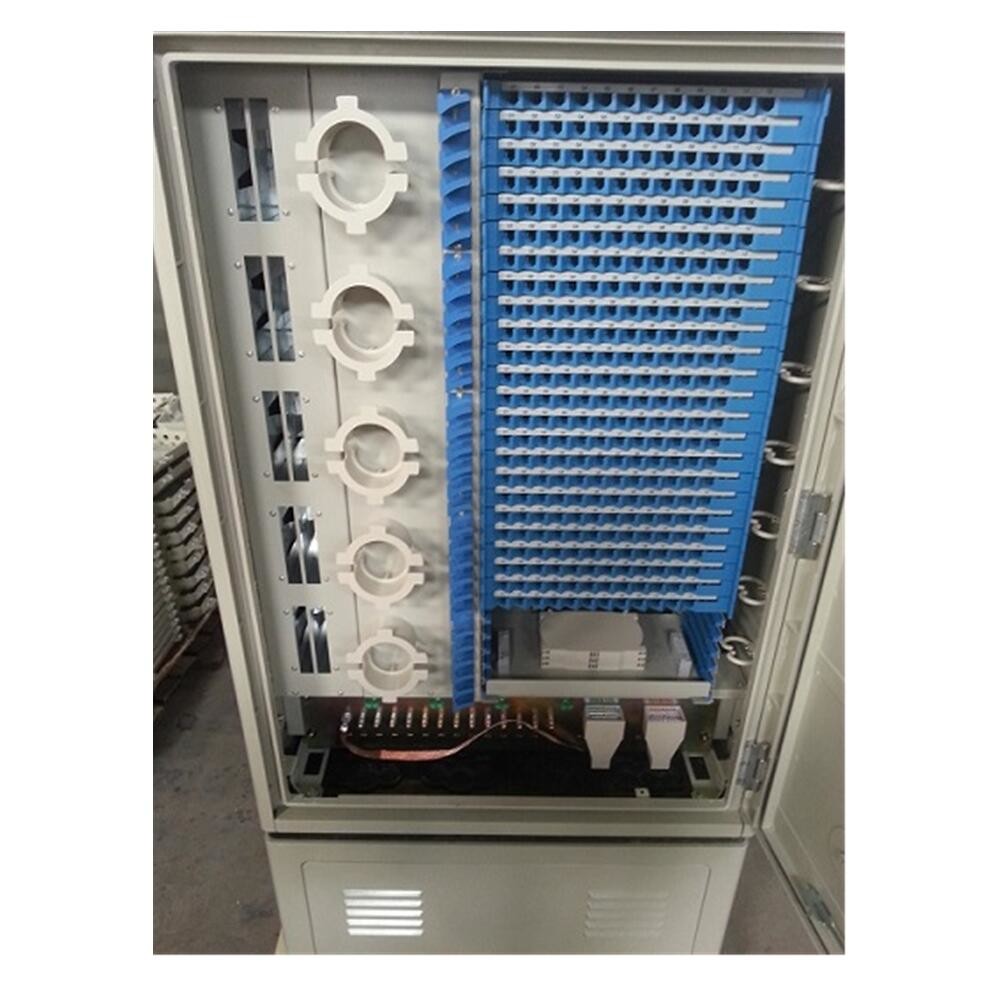

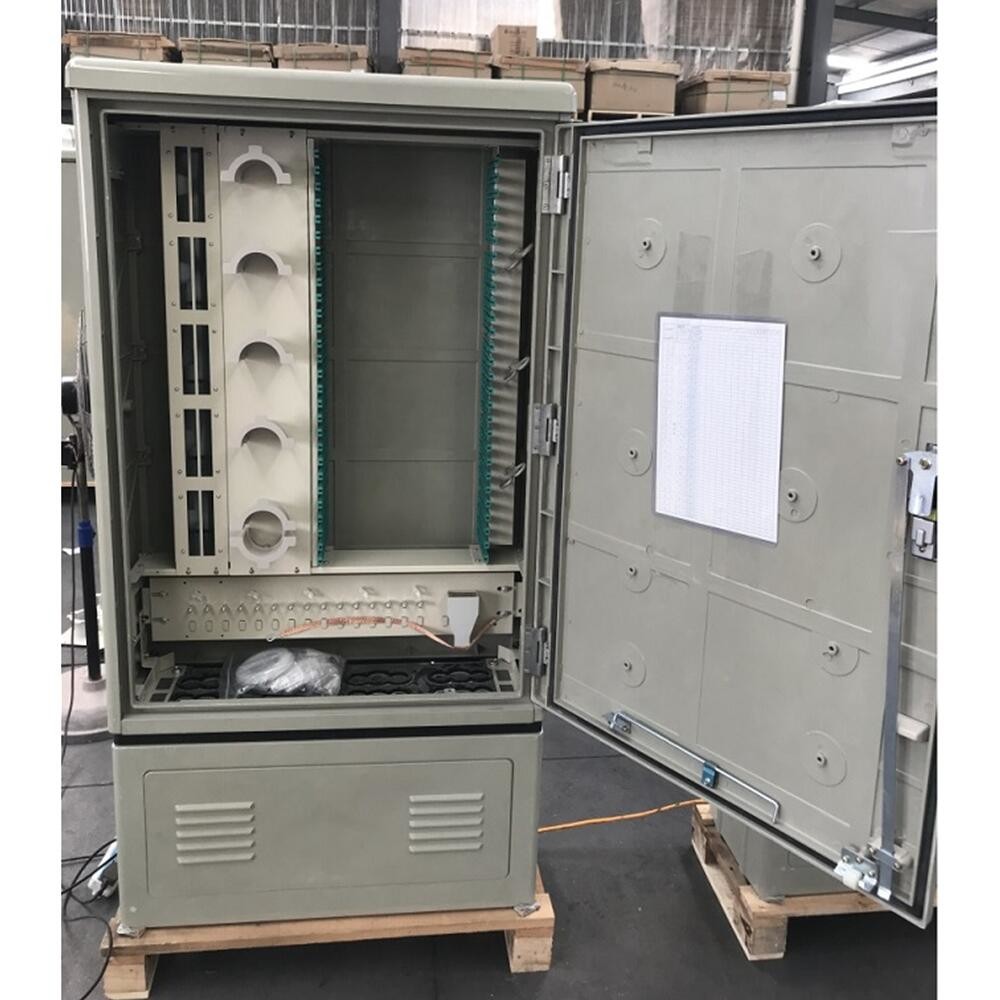

Mais fotos para a referência:
