Armário estando da rede de 144 telecomunicações do cubo FDH da distribuição da fibra do assoalho do núcleo FC SMC
Decsription:
O armário transversal da conexão da fibra ótica é um equipamento ótico exterior que especialmente projeto para a rede de fibra ótica exterior do acesso. Consiga a conexão, a emenda, o armazenamento e a distribuição de fibra ótica.
Tem dois tipos de métodos da instalação: assoalho - montado e aéreo.
Especificação:
| Conector Pre-terminado | LC, SC, FC, ST |
| Conector lustrado | UPC ou UPC |
| Modo da fibra | SM/MM |
| Contagem da fibra | Fibra de 144 SC.FC, de ST ou 288 fibras do LC |
| Tamanho | 1030*540*300MM |
| Cor do revestimento | Cinza |
| Material de Jaket | SMC |
| Garantia | Muitos anos |
| Aplicação | Solução de FTTH |
| Palavras-chaves do produto | armário da fibra ótica de 144 núcleos, armário de distribuição ótico exterior, armário de distribuição ótico exterior de 144 núcleos, armário de distribuição ótico exterior de 144 núcleos |
Características:
1. Corpo padrão do caso, feito da alta intensidade, do anti-corrosivo, material composto especial antienvelhecimento (SMC), adaptando a vária condição de mau tempo, com prova selando, impermeável e úmida segura.
2. Única/porta dobro, prova da poeira e impermeável. E nível da proteção: 1P65
3. Bom projeto para a estrutura interna, a instalação fácil.
4. Clara indicação da emenda e da distribuição.
5. O adaptador pode ser ST, FC, SC etc.
6. Bastante espaço do roteamento e de armazenamento da fibra para dentro.
7. Dispositivo de fixação seguro do cabo e dispositivo aterrar.
8. Bom projeto do raio de curvatura de emenda do roteamento e da garantia da fibra ótica.
9. Temperatura de trabalho -40C a +40C
10. temperatura de armazenamento -40C a +60C
11. humidade relativa ≤95% (+40C)
12. Pressão atmosférica 70Kpa a 106Kpa
13. Núcleo da capacidade 144
Característica da estrutura:
O projeto modular fornece a flexibilidade a maior, satisfaz as necessidades do desenvolvimento presente e futuro
O corpo que usa SMC ou o pulverizador eletrostático de utilização de aço inoxidável e de superfície assim que o tem a boa resistência de corrosão e a função antienvelhecimento, a classe da proteção do vento do corpo consegue o nível IP65. O efeito de orvalhar da defesa é excelente.
A bandeja do módulo pode girar fora de 90 graus em torno da linha central na parte dianteira esquerda, e o chanfro dos adaptadores dentro do módulo toma em 30 graus. A instalação grampo-fechado assegura o raio de curvatura da fibra diretamente e impede os olhos de ferimento.
O disco da solda pode girar fora de 90 graus, e então prolongar, assim que do seu conveniente à construção, e também conveniente à expansão e à manutenção
o armário transversal da conexão tem portas na parte dianteira e para trás, tenha o espaço amplo para cabografar, conveniente à operação e manutenção
o armário transversal da conexão tem o dispositivo seguro para a rapidez, descascando e aterrando dos cabos óticos
Resistência de isolação entre a terra de alta tensão da proteção e o box20,000MΩ /500V (C.C.)
Carregando a divisão 1min do voltage> 3000VAC da pressão (50Hz) não, formando arcos
a cruz da fibra ótica conecta o teste mecânico da durabilidade do armário: épocas ≥1000
Tamanho de armário:
| Tipo | Tamanho milímetro |
| Montagem 96Cores da parede | 600*450*280MM |
| Núcleos da montagem 144 da parede | 750*540*300MM |
| Assoalho que está 144 núcleos | 1030*540*300MM |
| Assoalho que está 288 núcleos | 1450*750*320MM |
| Assoalho que está 576 núcleos | 1450*750*540MM |

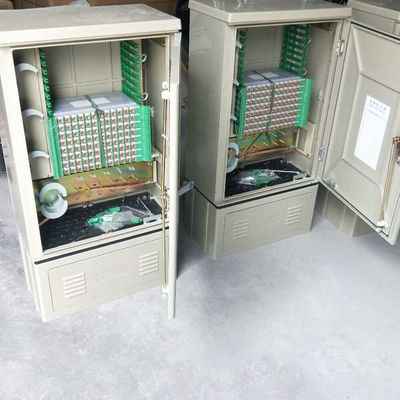

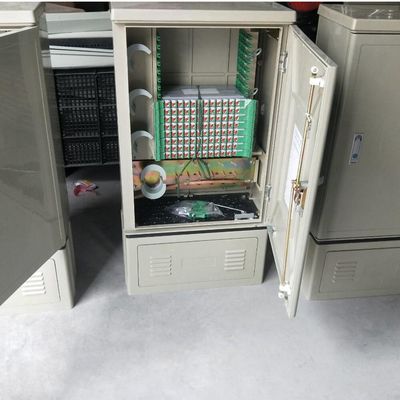

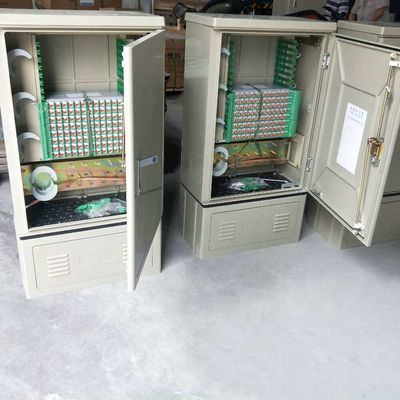

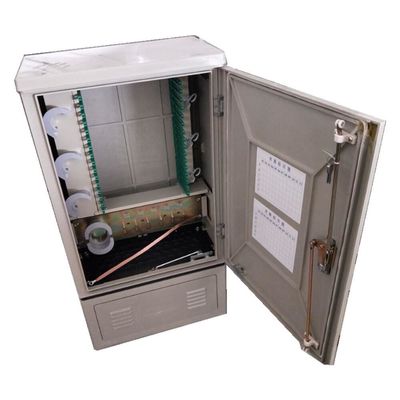

Mais fotos do produto para a referência:
