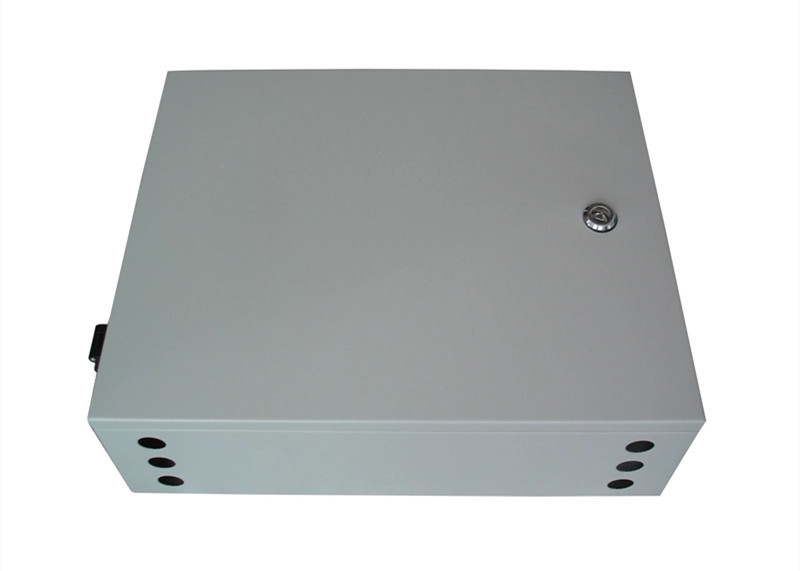

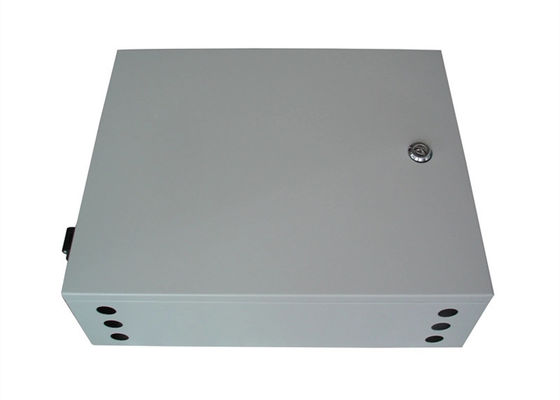

quadro de distribuição ótico exterior do LC ODF do cerco da fibra da montagem da parede 48Fo

Parede-tipo exterior ótico ST LC do SC do quadro de distribuição ODF 48Fo FC

introdução de produto

O quadro de distribuição da fibra ótica fornece conexões de cabo eficientes entre cabos da planta e o equipamento exteriores dentro das construções e das facilidades de comunicações.

A caixa integra a emenda da fibra, o armazenamento e as conexões de cabo junto em uma unidade. Podem controlar o tipo do pacote e o tipo cabos da fita da fibra. É com o grande espaço de trabalho para integrar a trança, os cabos e os adaptadores para a gestão da fibra.

Este quadro de distribuição da fibra ótica é projetado para a utilização fixada na parede exterior, lamina o aço, com as bandejas da placa de adaptador & da tala em um lado para a emenda, a distribuição e a gestão da fibra.


Características

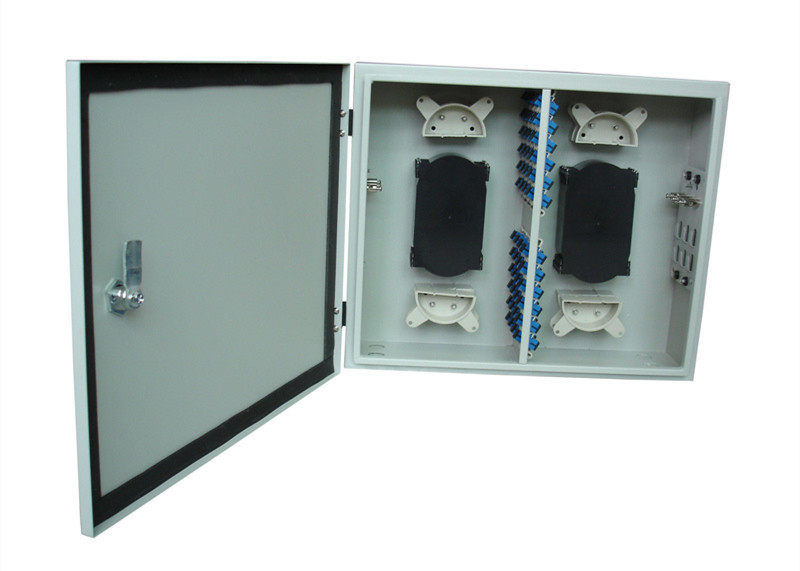

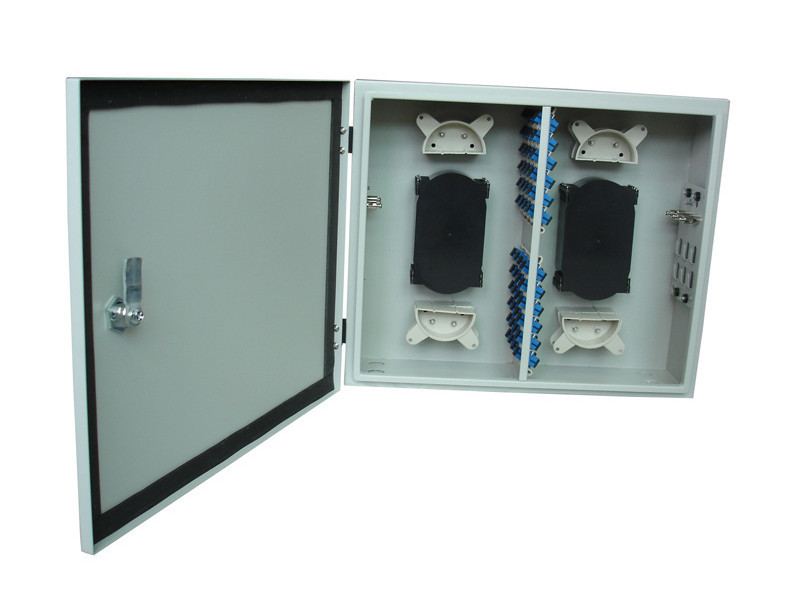

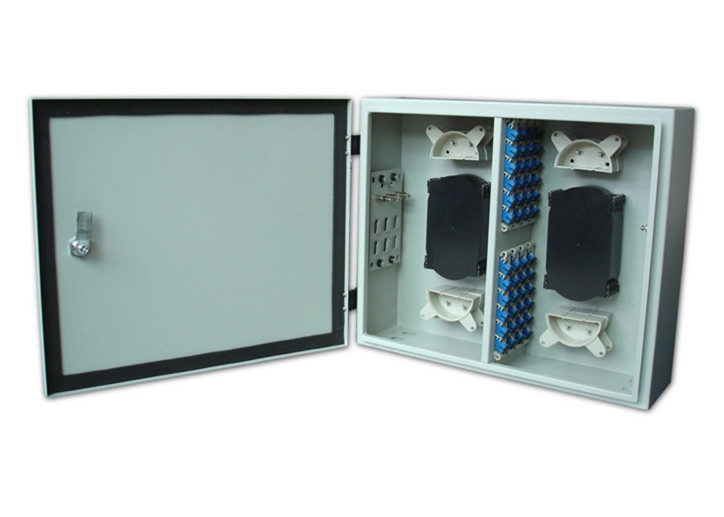

• É composto do corpo do caso, da bandeja da tala da fibra e do quadro óticos da fixação do adaptador.
• É dividido em duas porções, uma liga com os cabos óticos para a conexão da fusão entre a trança do cabo ótico e da fibra e umas outras relações com o cabo de remendo. Combine a fusão e a conexão, a terra arrendada em excesso da fibra, e o cabo de remendo que realiza na integração

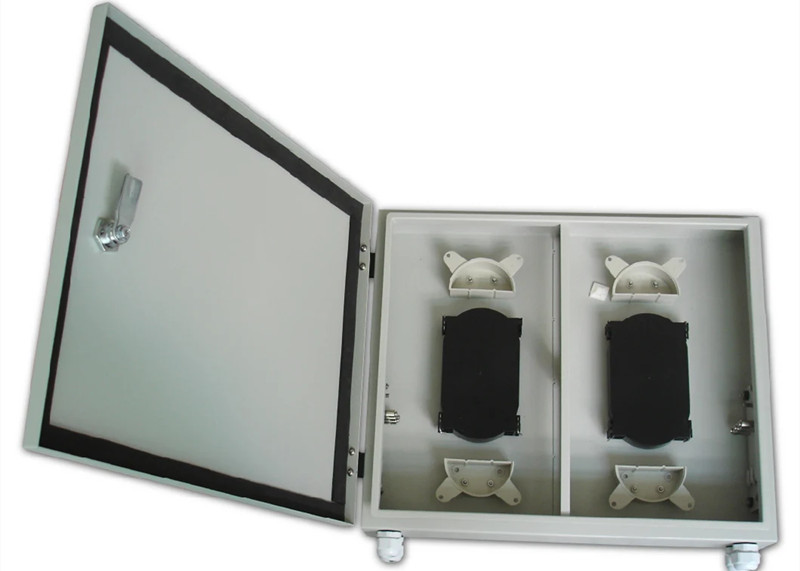

• As fibras em excesso podem ser torcidas ao redor dois anéis plásticos especiais, que se asseguram de que o raio de curvatura esteja mais grande de 40mm.
• Adote o quadro da fixação do adaptador de 8 portos para fixar os adaptadores que disponível para os tipos diferentes de adaptadores, fáceis para a operação e para evitar    dano inesperado à fibra.
• O cabo pode conduzir dentro da parte inferior da caixa, a entrada é sob a proteção das peças de borracha especiais.
•  Bandeja plástica do ABS para dentro, 12cores pela bandeja.
•  Bandejas da tala em um lado ou em ambos os lados disponível.
•  Placa de adaptador diferente disponível: FC, SC, LC, ST…
•  Portos da entrada do cabo apropriados para a únicos fibra, cabos da fibra do pacote & da fita.
•  O projeto razoável assegura-se de que os cabos estejam na boa ordem.

•  Tipo fixado na parede, utilização exterior, IP65; o polo montou & a base inferior disponível.

•  Com o fechamento na porta da rua.
•  12, 24, 48,… capacidade 96 personalizaram.


III, especificação:

Processo de instalação

• abra a porta da caixa, conduza o cabo ótico na caixa de distribuição, elimine o cabo aproximadamente 1m, e tome o comprimento apropriado (aproximadamente   1.5m), a seguir descascam a bainha protetora exterior. Deixe o núcleo reforçado cabo de 85mm e a parte em excesso eliminada, introduz o núcleo reforçado   no pressboard, a seguir aperte-o.
• introduza os cabos óticos descascados no tubo do PVC (aproximadamente 0.9m), e torça-os em torno das bandejas do armazenamento da fibra, fixe-os com o laço de nylon em   a entrada da bandeja da tala.
• os adaptadores da inserção no quadro da fixação do adaptador de 6 portos, a seguir fixam o quadro, conectam os adaptadores e as tranças, guardam a trança em torno da coluna dois que acima e para fundir as bandejas.
•  tome a bandeja da tala fora da caixa, proteja o ponto com calor - luva shrinkable da fusão e de conexão, a seguir põe-no no sulco da bandeja da tala, põe-no a tampa para trás sobre a bandeja. Mova a bandeja da tala e fixe-a na caixa com parafusos.
•  conduza o cabo de remendo na caixa através das peças de borracha especiais e conecte-o com os adaptadores, o outro fim das relações do cabo de remendo com   dispositivos óticos.
•  perto a caixa, montagem na parede após a selagem confirmada.

 Acessórios

•  manual da instalação 1 parte
•  calor - vara shrinkable da luva 24
•  Tubo protetor 1m 1.5m do PVC
•  vara de nylon do laço 8
