48 adaptador impermeável exterior da caixa de distribuição 48F da fibra da montagem da parede do núcleo LCD

Adaptador impermeável do ST LCD do SC do núcleo FC do cerco exterior da fibra da montagem da parede 48

Mim, introdução de produto

Esta caixa de distribuição ótica pode ser usada na conexão e na expedição das relações de comunicação de fibra ótica exteriores, disponíveis para a conexão do cabo de cabo ótico, de fibra ótica e de remendo, com as vantagens da aparência artística, da operação conveniente e da vida útil longa.

II, caracterizam

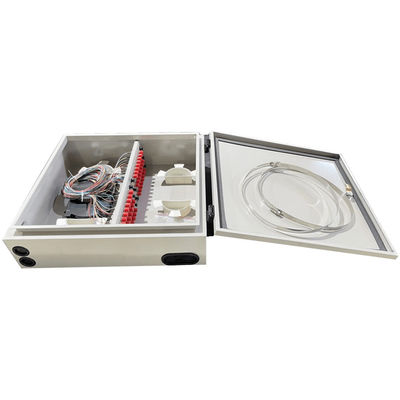

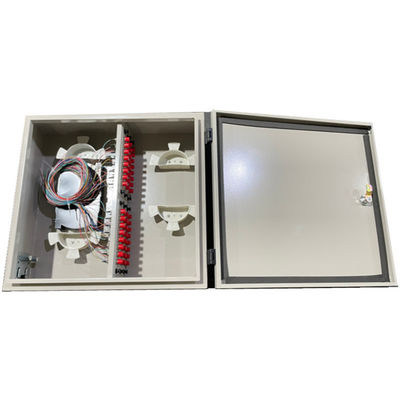

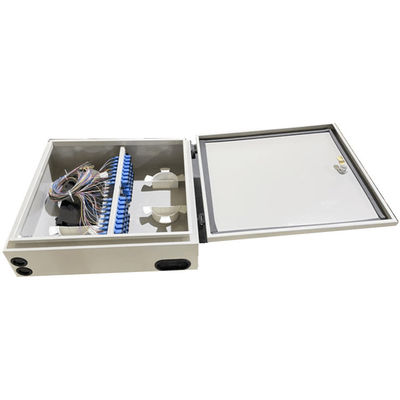

• é composto do corpo do caso, da bandeja da tala da fibra e do quadro óticos da fixação do adaptador.
• é dividido em duas porções, uma liga com os cabos óticos para a conexão da fusão entre a trança do cabo ótico e da fibra e umas outras relações com o cabo de remendo. Combine a fusão e a conexão, a terra arrendada em excesso da fibra, e o cabo de remendo que realiza na integração

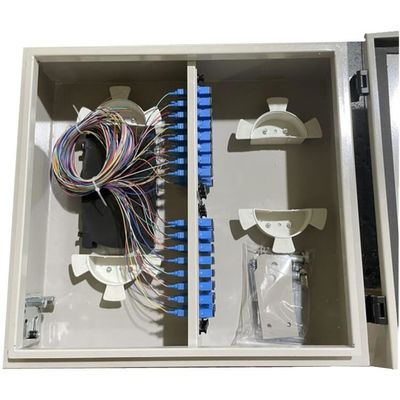

• as fibras em excesso podem ser torcidas ao redor dois anéis plásticos especiais, que se asseguram de que o raio de curvatura esteja mais grande de 40mm.
• adote o quadro da fixação do adaptador de 6 portos para fixar os adaptadores que disponível para os tipos diferentes de adaptadores, fáceis para a operação e para evitar    dano inesperado à fibra,
• o cabo pode conduzir dentro da parte inferior da caixa, a entrada é sob a proteção das peças de borracha especiais.

III, especificação:

IV, processo de instalação

• abra a porta da caixa, conduza o cabo ótico na caixa de distribuição, elimine o cabo aproximadamente 1m, e tome o comprimento apropriado (aproximadamente   1.5m), a seguir descascam a bainha protetora exterior. Deixe o núcleo reforçado cabo de 85mm e a parte em excesso eliminada, introduz o núcleo reforçado   no pressboard, a seguir aperte-o.
• introduza os cabos óticos descascados no tubo do PVC (aproximadamente 0.9m), e torça-os em torno das bandejas do armazenamento da fibra, fixe-os com o laço de nylon em   a entrada da bandeja da tala.
• os adaptadores da inserção no quadro da fixação do adaptador de 6 portos, a seguir fixam o quadro, conectam os adaptadores e as tranças, guardam a trança em torno da coluna dois que acima e para fundir as bandejas.
•  tome a bandeja da tala fora da caixa, proteja o ponto com calor - luva shrinkable da fusão e de conexão, a seguir põe-no no sulco da bandeja da tala, põe-no a tampa para trás sobre a bandeja. Mova a bandeja da tala e fixe-a na caixa com parafusos.
•  conduza o cabo de remendo na caixa através das peças de borracha especiais e conecte-o com os adaptadores, o outro fim das relações do cabo de remendo com   dispositivos óticos.
•  perto a caixa, montagem na parede após a selagem confirmada.

 acessórios

•  manual da instalação 1 parte
•  calor - vara shrinkable da luva 24
•  Tubo protetor 1m 1.5m do PVC
•  vara de nylon do laço 8
