Esses conjuntos de multifibras do estilo Breakout são projetados para reduzir a complexidade e o custo operacional das redes de fibra óptica, reduzindo a confusão de inúmeros cabos de fibra individuais.Estes arneses de fibra óptica incrivelmente versáteis estão disponíveis em uma variedade de configurações incluindo OS2, OM1, OM2, OM3 ou OM4 juntamente com conectores populares como LC, ST e SC em configurações padrão ou personalizadas.
Especificações
|
Parâmetro
|
Unidade |
FC,SC,LC | ST, MU, MTRJ, | |||
| SM | MM | SM | MM | |||
| UPC | APC | UPC | UPC | UPC | ||
| Perda de inserção | dB | ≤ 0.2 | ≤ 0.2 | |||
| Perda de retorno | dB | ≥ 55 | ≥ 65 anos | ≥ 35 | ≥ 55 | ≥ 35 |
| Repetitividade | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Durabilidade | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Intercâmbio | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Força de compressão | N | F> 300 | ||||
| Período de vida útil | Tempos | n> 1000 | ||||
| Temperatura de operação | °C | -40 ~ 75 | ||||
| Temperatura de armazenamento | °C | -45 ~ 85 | ||||
| Diâmetro do cabo | cm | 0.9,2.0,3.0 ou especificado | ||||
Aplicação:
1Arquiteturas de alta densidade
2Rede de comunicação de dados
3.Rede de acesso ao sistema óptico
4. Canal de fibra de rede da área de armazenamento

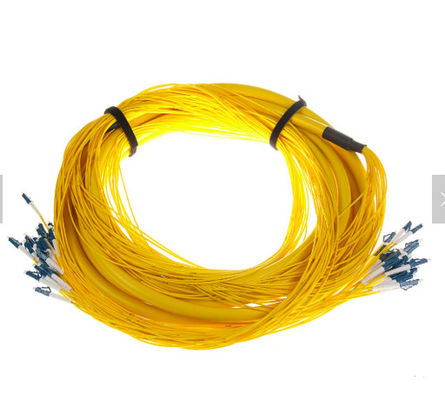

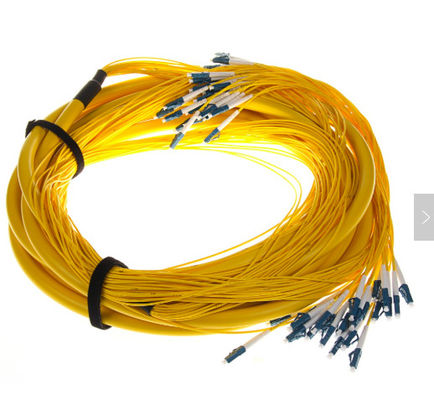

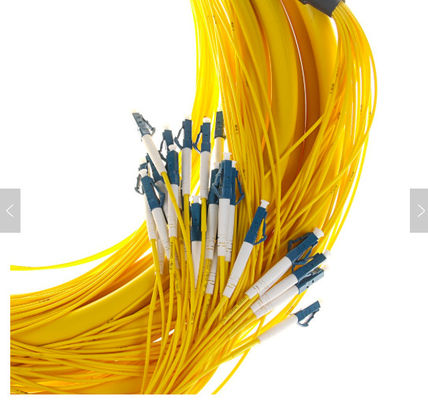

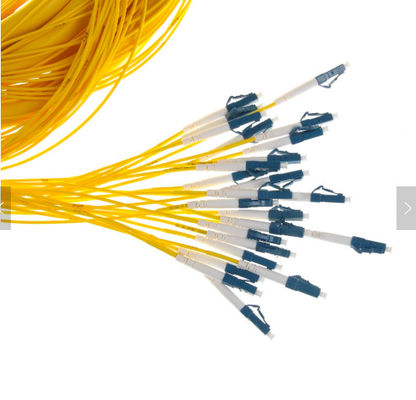

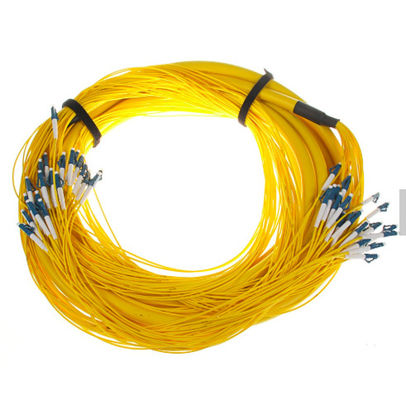

LC/UPC SM 12 Fibras 2.0mm 3m LSZH cabo de ruptura
1 2 3 4 5 6 7
1 Tipo de conector: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 Ferrule End-face: PC, UPC, APC
3 Tipo de fibra: monomodo (SM: 9/125um-G652), multimodo (MM: 50/125um-OM2 ou 62.5/125um-OM1), OM3, OM4....;
Tipo de núcleo: 1/2/4/6/8/12 Núcleo opcional...
5 Diâmetro do cabo: 2,0 mm, 0,9 mm
6 comprimento do cabo: 1m, 2m...ou personalizado
7 Capa de cabo:PVC, LSZH, OM3, OFNR, OFNP
