1u painel de remendo de fibra ótica da caixa da terminação da montagem em rack dos portos da caixa terminal 24
Descrição:
Um quadro de distribuição ótico (ODF) é um quadro usado para fornecer interconexões do cabo entre as facilidades de comunicação, que podem integrar a fibra que emenda, terminação da fibra, os adaptadores da fibra ótica & os conectores e as conexões de cabo junto em uma única unidade. Pode igualmente trabalhar como um dispositivo protetor para proteger conexões da fibra ótica de dano.
A montagem em rack ODF é geralmente modularidade no projeto com estrutura firme. Pode ser instalada na cremalheira com mais flexibilidade de acordo com as contagens e as especificações do cabo de fibra ótica. Este tipo do sistema de distribuição ótico é mais conveniente e pode fornecer mais possibilidades às variações futuras. A maioria da montagem em rack ODF é 19", que se assegura de que possa perfeitamente ser instalado sobre à cremalheira de uso geral da transmissão padrão.
| Adaptadores apropriados | SC LC |
| Material | Placa de aço laminada |
| Cabo disponível | Cabo exterior ou interno |
| Tomada | 24 portuário |
| Maneira da instalação | Montagem em rack |
| Dimensões | 485mmx295mmx47mm (1U 19") |
| Aplicações | Armário montável da cremalheira em Data Center |
| Capacidade do conector | conectores de 24pcs SC/LC |
| Tipo do conector |
ST DO SC LC FC |
| Lugar | Armário geralmente |
| Lugar do uso | Data Center |
| Número de bandejas | 1-2 bandeja da tala |
| Tipo de produto | Painel de remendo de ODF/Fiber |
| Capacidade da tala | 24 fibras |
Característica:
1. Estrutura padrão do tamanho, a de pouco peso e a razoável
2. bandeja da tala dentro de variável
3. Pode ser usado em 19" o quadro de distribuição padrão
4. apropriado para a fita e a única fibra
5. vária placa do painel para caber a relação diferente do adaptador
6. a marca dianteira na placa é fácil para a identificação e a operação
7. vindo com tranças e adaptadores da fibra ótica
8. fácil para a gestão e a operação
Aplicação:
1. laço de subscritor das telecomunicações
2. FTTH
3. LAN/WAN
4. CATV
mais modelos
| TAMANHO | |
| Tipo da gaveta Painel de remendo de fibra |
porto 1U 12/24 TAMANHO: 485*295*47MM |
| Tipo da gaveta Painel de remendo de fibra |
porto 2U 48/72 TAMANHO: 485*250*90MM |
| Tipo da gaveta Painel de remendo de fibra |
porto 3U 96 TAMANHO: 485*310*120MM |
| Tipo da gaveta Painel de remendo de fibra |
porto 4U 144 TAMANHO: 485*295*180MM |

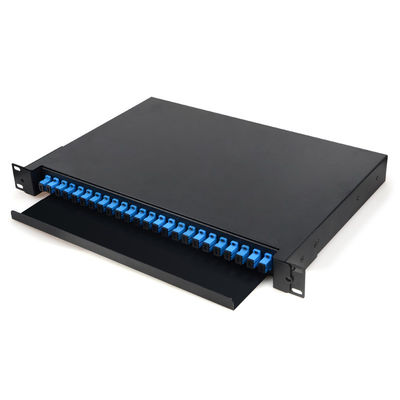

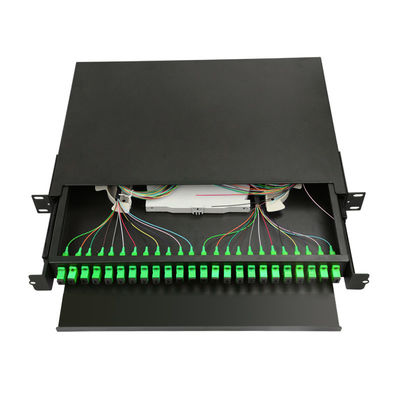

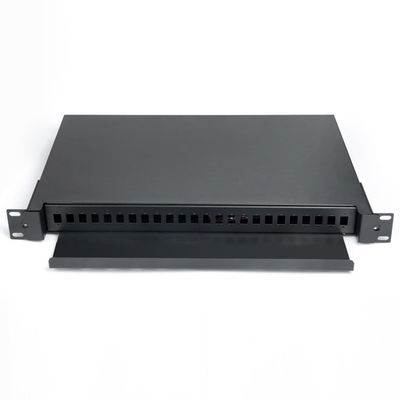

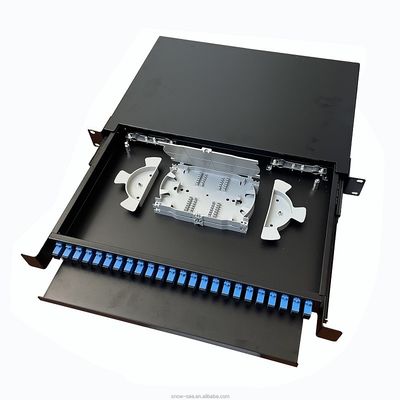

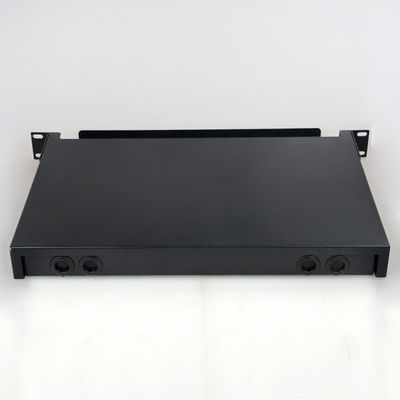

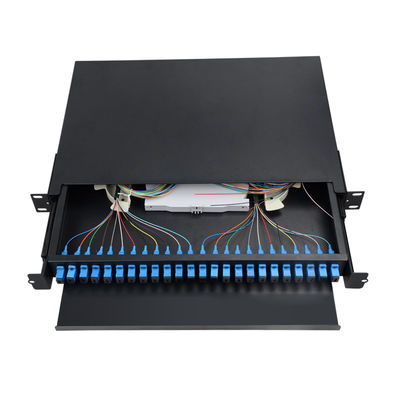

Fotos dos detalhes:
