caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC

Negocie
MOQ
Negotiate
preço
caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome: cerco em forma de caixa da distribuição da fibra ótica do PLC do ABS de 8Core 16Core
Aplicação: Rede FTTH FTTB FTTX
Tipo do adaptador: SC/FC/LC/ST
Tipo de cabo: SM/MM (OM1, OM2, OM3, OM4)
Dimensão: 285*175*110mm
Diâmetro do cabo: 7-18mm
Nível da proteção: IP65
Cor: Preto
Destacar:

Caixa terminal da fibra ótica de FC

,

Caixa terminal LC da fibra ótica

,

Caixa IP65 do divisor do PLC
Informação básica
Lugar de origem: China
Marca: Twilight Optic
Número do modelo: TW-AFAT-002A
Condições de Pagamento e Envio
Detalhes da embalagem: 10 PCes caixa, tamanho: 41x33x61cm, G/W: 20KG
Tempo de entrega: 3-8 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1000pcs/day
Descrição de produto

Preto da caixa terminal SC/FC/LC/ST IP65 da fibra ótica do divisor do PLC de De8Core 16Core



Descrição



AFAT-002A integra a distribuição e a rachadura em um, pode realizar a fusão e a ramificação diretas do cabo ótico, e é apropriado para a conexão prendendo no equipamento de comunicação ótica. Através do adaptador e da ligação em ponte a trazer no sinal realizar a função de distribuição ótica, é igualmente apropriado para cabos de fibra ótica e a conexão protetora da trança; o projeto a três níveis original do corpo da caixa pode ser usado como uma caixa do divisor ou de tala da fibra; a placa da aleta pode ser flipped≥180°, é mais conveniente instalar a caixa ou a manutenção. Se remova a placa, pode colocar como um fechamento da tala para encontrar escolhas diferentes.


Nome cerco em forma de caixa da distribuição da fibra ótica do PLC do ABS de 8Core 16Core
Aplicação Rede de FTTH FTTB FTTX
Tipo do adaptador SC/FC/LC/ST
Tipo de cabo SM/MM (OM1, OM2, OM3, OM4)
Dimensão 285*175*110mm
Diâmetro do cabo 7-18mm
Nível da proteção IP65
Cor Preto
Modo do adaptador Simples/duplex
Max Capacity 16Cores





Características

*   O produto é feito do impacto de alta qualidade - plástico resistente e tem uma interface de usuário padrão que possa ser reaberta.

*   Pode acomodar dois o módulo do divisor LGX do PLC 1x8 ou o tipo de aço do tubo.

*   impacto Anti-ultravioleta, anti e função impermeável.

*   A placa da aleta, o ° do ≥ 180 do ângulo da aleta, a área de fusão e a área de distribuição originais são mais óbvios, reduzindo o cruzamento do cabo.

*   O cabo de fibra ótica pode ir dentro e fora da caixa sem corte o cabo.


Especificação

Material PC+ABS
Tamanho 285*175*110MM
Diâmetro do cabo 7-18mm
Porto do cabo
portos redondos de 2pcs 8-20mm,
cabo redondo de 4pcs 5-16mm,
portos do cabo pendente de 16pcs 3-7mm
Relação de Máximo Rachadura
divisor de aço do tubo de 2pcs 1x8,
divisor de 1pcs 1x8 LGX
Número de Máximo Adaptador 18pcs/9pcs
Bandeja de Máximo Emenda
 1pc
Tala de Máximo Fusão 24 núcleos





Parâmetros técnicos

Raio de curvatura de fibra ótica ≥40mm
Tala Tray Additional Loss ≤0.1dB
Variação da temperatura -40℃ - +60℃
Nível da proteção IP65
Anti pressão lateral ≥2000N/10cm
Resistência de impacto ≥20N.m





Imagem dos detalhes

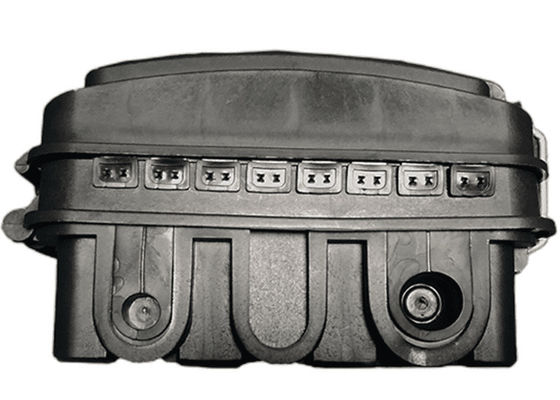

caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 0

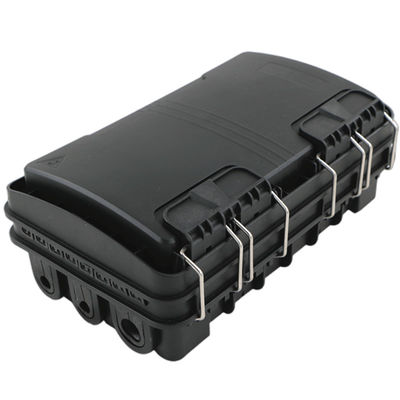

caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 1

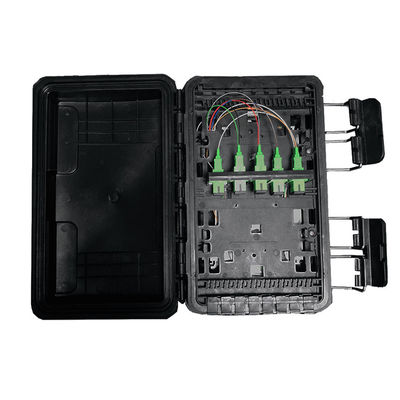

caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 2









Procedimento de instalação

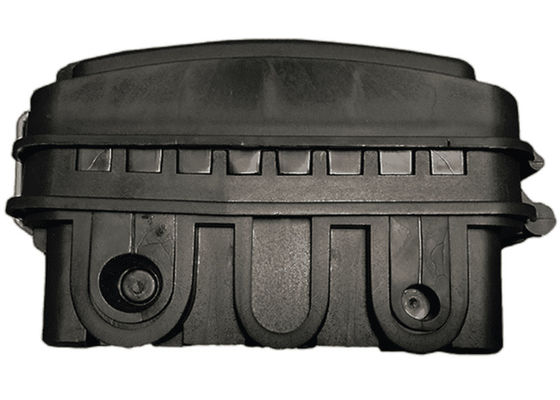

1. A caixa aberta, instala os adaptadores no suporte plástico. (Pic1)
caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 3
Pic1

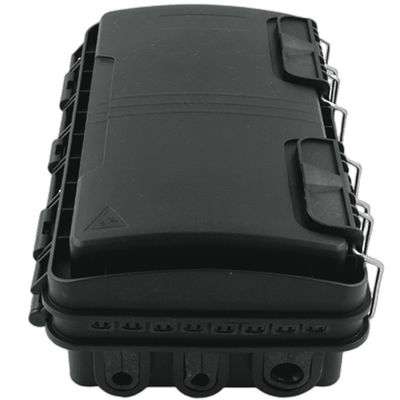

2. A tira o revestimento exterior, revestimento interno, tubo fraco fora do cabo, remove a pasta de enchimento do óleo dentro do cabo, mantém o comprimento da fibra de
1-1.6m e o núcleo de aço de 30-50mm; cabo de alimentação da inserção através da entrada e fechamento com aro, placa da força para fixar o núcleo da fibra.
O cabo ótico adicional é bobinado na parte inferior, e o cabo de fibra ótica fundido é introduzido na bandeja da fibra. Ótico supérfluo
o cabo da fibra será fixado e armazenado na parte inferior da caixa, traga o cabo na bandeja da tala. (Pic2)

Introduza o conector da trança no porto de entrada no suporte do adaptador, a seguir introduziu-o na bandeja da tala através dos furos abriu dentro
o núcleo da bandeja. Após o bobinamento e a terminação, a outra extremidade da trança é conduzida ao calor - tubo shrinkable instalado na emenda
sulque, e aqueça a luva apropriadamente para fazer a fibra e o tubo da proteção integrados em um, e o ótico protegido
o conector da fibra é agarrado no sulco de emenda; posto sobre a tampa de PVC para impedir cair.
caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 4
Pic2

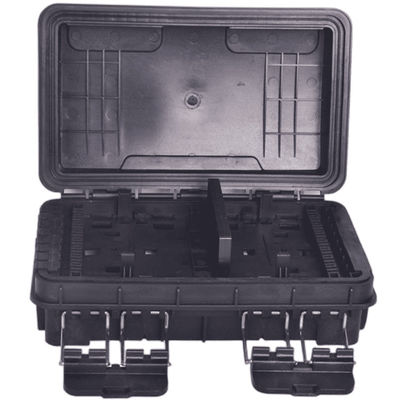

3. Introduza os conectores do cabo pendente no adaptador do módulo do divisor (lado da saída), a seguir fixe o cabo nos entalhes de fixação, então
através do selo de borracha para conduzir para fora o cabo. (Picture3)
caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 5


4. Introduza a trança do cabo no entalhe de fixação, e a passagem através da borracha de selagem da tomada para conduzir então para fora o cabo.

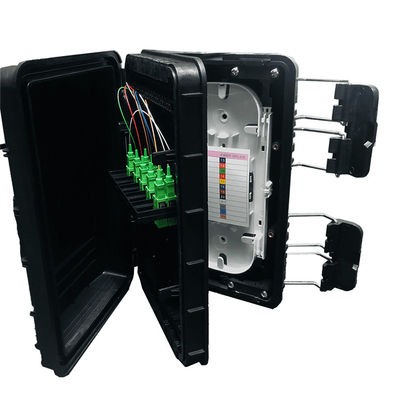

5. Feche a tampa, agarre a curvatura para terminar a instalação, instale os ganchos do metal engancham então acima no cabo aéreo. (Pic4)
caixa terminal FC da fibra ótica de 8Core 16Core/caixa IP65 do divisor PLC do LC 6
Pic4
